Temperaturwächter ATHs 2U

Der Aufbauthermostat ATHs 2U mit Z-Stück "überwacht" die eingestellte Temperatur, schaltet das Gerät bei Überschreiten der eingestellten Temperatur aus und nach Durchlaufen einer Hysterese selbständig wieder ein. Der ATHs 2U mit Z-Stück ist TÜV geprüft nach DIN 3440 und 4751 und nach IP54 gekapselt. Der Temperatur Bereich liegt bei +50°C bis +300°C.

Technische Beschreibung

Funktion

Der Aufbau-Thermostat arbeitet nach dem Prinzip der Flüssigkeitsausdehnung. Ändert sich die Temperatur in einem flüssigkeitsgefüllten Fühlersystem – bestehend aus Fühler, Kapillarleitung und Membrane - so ändert sich das Volumen. Der daraus resultierende Hub der Membrane betätigt über Heben den Mikroschalter. Zum Erfassen der Temperatur dient nur der Temperaturfühler.

Schaltelement

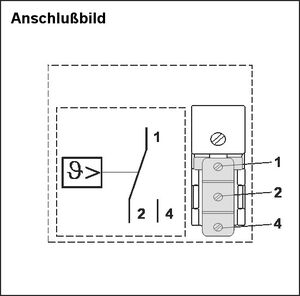

Gekapselter Mikroschalter mit einpoligem Umschaltkontakt.

Schaltfunktion

Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird über das Fühlersystem der Schaltstößel des Mikroschalters entlastet und der Stromkreis geöffnet oder geschlossen. Beim Unterschreiten des eingestellten Grenzwertes (um die Schaltdifferenz) wird der Mikroschalter wieder in die Ausgangsstellung gebracht.
