Doppelthermostat ATHs 270U

Der Aufbauthermostat ATHs 270U besteht aus zwei getrennten Mess- und Schaltsystemen in einem Thermostatgehäuse. Er arbeitet als Sicherheitstemperaturbegrenzer STB mit manuellem Reset und als Temperaturwächter TW mit automatischer Wiedereinschaltung nach Hysterese. Der ATHs 270U "überwacht" so die eingestellte Temperatur, schaltet das Gerät bei Überschreiten der eingestellten Temperatur aus und nach Durchlaufen einer Hysterese selbständig wieder ein. Der ATHs 270U ist TÜV geprüft nach DIN EN 14597 und nach IP54 gekapselt. Der Temperatur Bereich des TW und STB liegt bei +20°C bis +150°C.

Technische Beschreibung

Funktion

Der Aufbau-Thermostat arbeitet nach dem Prinzip der Flüssigkeitsausdehnung. Ändert sich die Temperatur in einem flüssigkeitsgefüllten Fühlersystem – bestehend aus Fühler, Kapillarleitung und Membrane - so ändert sich das Volumen. Der daraus resultierende Hub der Membrane betätigt über Heben den Mikroschalter. Zum Erfassen der Temperatur dient nur der Temperaturfühler.

Schaltfunktion (STB und TW)

Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird über das Fühlersystem der Schaltstößel des Mikroschalters entlastet und der Stromkreis geöffnet.

TW mit automatischer Wiedereinschaltung

Beim Unterschreiten des eingestellten Grenzwertes (um die Hysterese) wird der Mikroschalter automatisch wieder in Ausgangsstellung gebracht.

STB mit mechanischer Verriegelung und Wiedereinschaltsperre

Beim Überschreiten des eingestellten Grenzwertes wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt. Nach Unterschreiten des Grenzwertes um ca. 10 % des Temperaturumfanges, kann der Mikroschalter nach Entfernen der Hutmutter durch Drücken des Wiedereinschaltknopfes entriegelt werden.

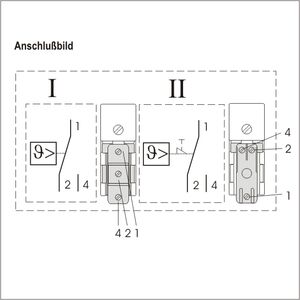

Schaltelement

Gekapselter Mikroschalter mit einpoligem Umschaltkontakt und Wiedereinschaltsperre (öffnend bei steigender Temperatur) bei STB. Bei dem TW ist ein gekapselter Mikroschalter mit einpoligem Umschaltkontakt eingebaut.

Selbstüberwachung

Der bruchsichere Thermostat (STB), mit erweiterter Sicherheit nach DIN EN 14579, öffnet bei Zerstörung des Messsystems den Stromkreis und bleibt in dieser Stellung mechanisch verriegelt.
